ETTLIN AG zentrale Wärmeversorgung mit Nahwärmenetz



Projektziel

Die Firma ETTLIN AG betreibt in Ettlingen den Gewerbepark Albtal, der mehrere Liegenschaften umfasst (Büro- und Verwaltungsgebäude, Produktions- und Gewerbebauten sowie Wohngebäude).

Die bestehende Wärmeerzeugung und -versorgung der einzelnen Liegenschaften (bisher überwiegend dezentrale Wärmeerzeugung mit Gas- und Heizöl) soll auf eine zentrale Wärmeversorgung mit erneuerbaren Energien (zwei Wasser-Wasser-Wärmepumpen à 1,5 MW) und ein Nahwärmenetz mit ca. 3 km Länge umgestellt werden. Als Redundanz für die Wärmeerzeugung sind zusätzlich ein Elektrokessel (à 1,5 MW) und zwei Kessel (à 4,5 MW), die wahlweise mit Gas- oder Öl betrieben werden können, geplant.

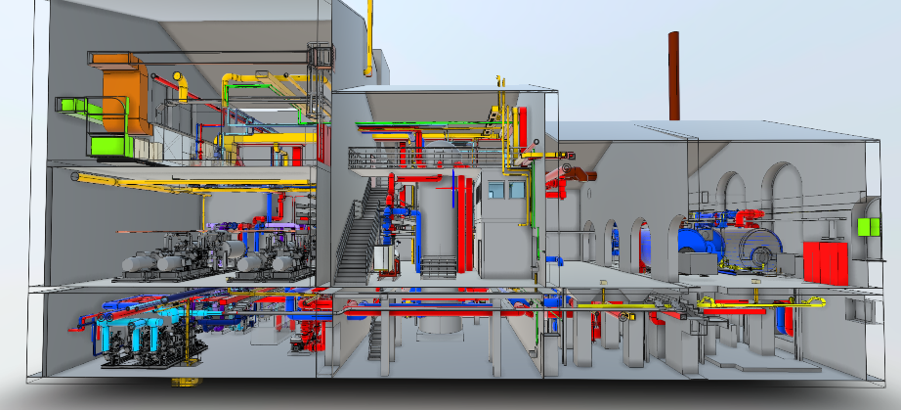

Grafik: Neue Technikzentrale (Quelle Eproplan GmbH)



Eproplan übernimmt die fachübergreifende Planung der Energiezentrale und Wärmeversorgung sowie die Förderbegleitung im Rahmen der Bundesförderung für effiziente Wärmenetze (BEW). Der Leistungsumfang umfasst:

-       Vor-, Entwurfs- und Genehmigungsplanung sowie Ausführungsplanung, Vergabe und Objektüberwachung – Leistungsphasen 2–8 in Anlehnung an die HOAI.

-       Planung der Wärmeerzeugung einschließlich Nebenanlagen, Nahwärmenetz und Wärmeübergabestationen.

-       Planung der Elektroversorgung mit neuer Trafostation, Schaltanlagen und Leitwarte.

-       Planung der Gebäudeleit- und Sicherheitstechnik.

-       Förderbegleitung für die BEW-Module 1 und 2.



Das bestehende Kesselhaus soll weitergenutzt werden.

Die Wärmeübergabestationen der Liegenschaften zum Anschluss an das Nahwärmenetz werden ebenfalls erneuert.





Projektbeschreibung

Energiequelle für die Wasser-Wasser-Wärmepumpen ist das Wasser aus dem Turbinenablauf des Flusses ALB. Es fließt dazu in einen unterirdischen Seiten-Betonspeicher und wird dann in drei Stufen filtriert, um die Wärmetauscher vor Verunreinigungen zu schützen.

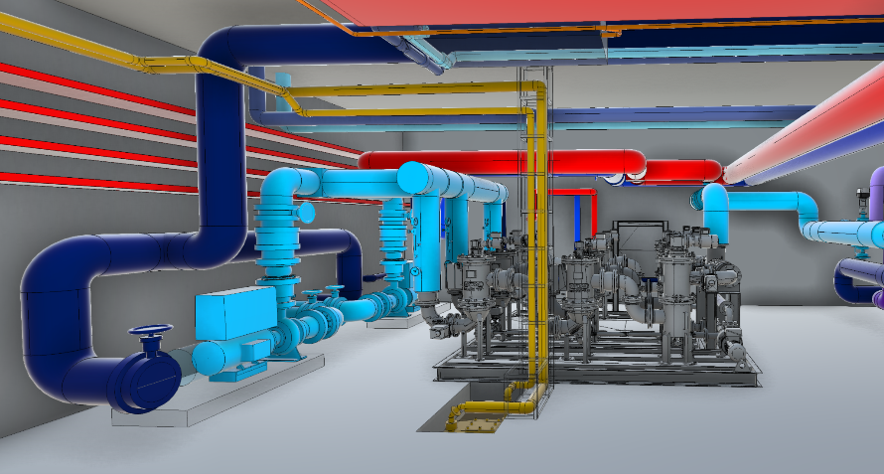

Grafik: Filtration Flusswasser (Quelle Eproplan GmbH)



Als Kältemittel wird Ammoniak eingesetzt. Zum Schutz vor Gewässerverunreinigungen durch Havarien wurden mehrere Kreisläufe vorgesehen. Sämtliche Forderungen hinsichtlich Gewässer und Umweltschutz wurden berücksichtigt und sind entsprechend geplant.

Hierzu wurde ein Wärmetauscher-Zwischenkreis eingeplant. Die Wärmepumpen fördern das Warmwasser anschließend in einen Pufferspeicher mit 85m³ Inhalt. Elektrokessel und Gas-/Ölkessel können bei Bedarf zugeschaltet werden (Redundanz und Spitzenlast). Diese Wärmeerzeuger fördern ebenfalls in den Pufferspeicher. Vom Pufferspeicher aus wird das Nahwärmenetz versorgt.





Projektdaten

Merkmal	Angabe
Auftraggeber	ETTLIN AG
Standort	Gewerbepark Albtal, Ettlingen
Wärmequelle	Wasser aus Turbinenlauf der Alb
Wärmepumpen	2 x 1,5 MW
Kältemittel	Ammoniak
Elektrokessel	1,5 MW
Spitzenlast- und Reservekessel	2 x 4,5 MW, Gas/Heizöl
Pufferspeicher	85m³
Nahwärmenetz	ca. 1,5 km
Jährliche Nutzwärmemenge	ca. 14 GWh/a
Technikkosten	ca. 12,5 Mio €
geplante CO2-Reduzierung	ca. 1.360–2.720 t CO₂/a
Planungsleistungen	Leistungsphasen 2–8 in Anlehnung an die HOAI
Förderbegleitung	BEW, Module 1 und 2
geplanter Projektabschluss	Ende 2028



Das Vorhaben wird im Rahmen der Bundesförderung für effiziente Wärmenetze (BEW) gefördert.
